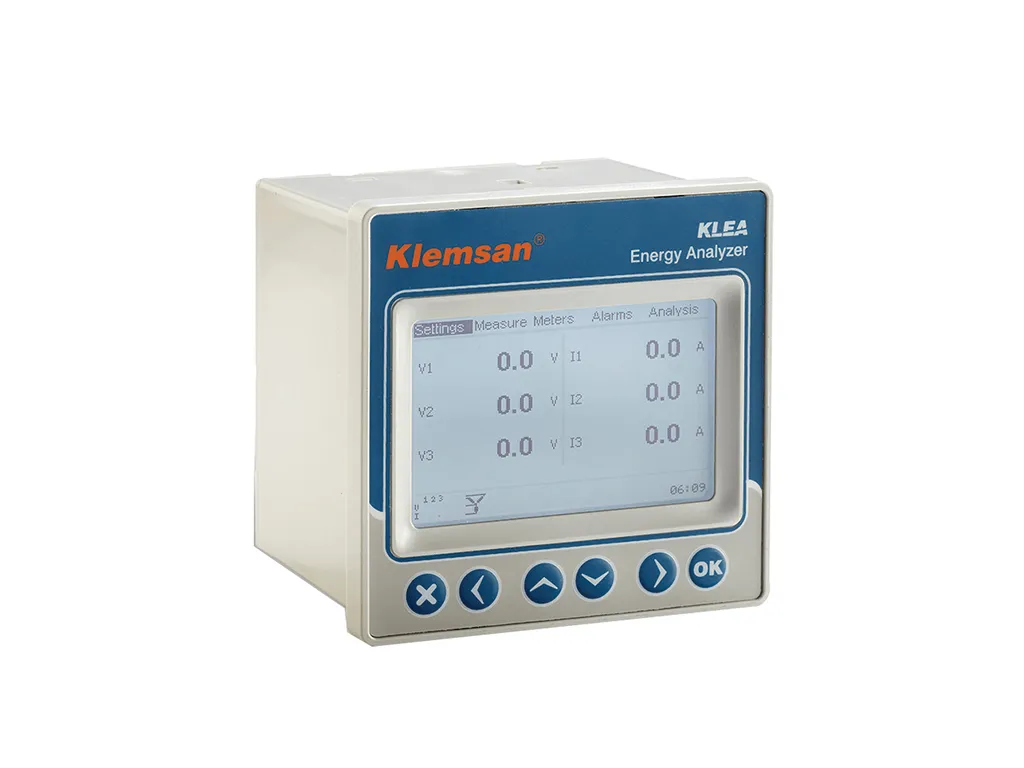

KLEA 370P-VSM
3Ø Enerji Analizörü
Fiyat bilgisine nasıl erişebilirim?
Ürün fiyat bilgilerine erişmek için bir sipariş listesi oluşturun ve bize ulaşın.
Minimum sipariş miktarı : 1
Ambalaj birimi : 1 Ad.
-
Pick up from the Woodmart Store
To pick up today
Free
-
Courier delivery
Our courier will deliver to the specified address
2-3 Days
Free
-
DHL Courier delivery
DHL courier will deliver to the specified address
2-3 Days
Free
-
Warranty 1 year
-
Free 30-Day returns
Ticari Bilgiler
Ürün Satış Kodu
606121
Ambalaj Birimi
1 Ad.
Gümrük Tarife No
903032009011
Ambalaj Dahil Adet Ağırlığı
0,404 kg.
Ürün Açıklamaları
Teknik Bilgiler
ÜRÜN ÖZELLİKLERİ
THD (Gerilim)
+
THD (Akım)
+
GENEL
Dil Desteği
Turkish, English, Russian
Şifre Koruması
+
Gerilim Trafosu Oranı (VTR)
1 - 5000
Akım Trafosu Oranı (CTR)
1 - 5000
Bir Periyottaki Ölçüm Sayısı
512
LCD Ekran Yenileme Hızı
1 sn.
Şebekeler
TT, TN, IT
Sinyal Dalga Formları
+
Bağlantı Tipi
3F4T, 3F3T, Aron
Gerçek Zamanlı Saat
+
Dört Bölge Ölçüm
+
Demand Periyodu
1-60 min. adjustable
Faz Diyagramı
+
Min./Maks. Demand Değerleri
+
Koruma Sınıfı
Front IP40 / Rear IP20
Ağırlık (g)
428
Montaj Tipi
Panel Mount
ORTAM KOŞULLARI
Çalışma Sıcaklığı
-20°C +70°C
Depolama Sıcaklığı
-30°C +80°C
Bağıl Nem (Yoğuşmasız)
Maks. 95%
İLETİŞİM
Protokol
Modbus RTU
Baud Hızı
2400-115200 bps adjustable
Parite
None
Stop Biti
1
Slave ID
1-247
İzolasyon
2750V RMS
DİJİTAL ÇIKIŞ
İzolasyon Seviyesi
5000 Vrms
Çıkış Sayısı
7
Tipi
Transistör
Gerilim Anahtarlama Aralığı
5-30 VDC
Minimum Anahtarlama Frekansı
20 Hz, 50 ms
DİJİTAL GİRİŞ
Giriş Sayısı
7
İzolasyon Seviyesi
5000 Vrms
Minimum Sayım Frekansı
100 Hz, 10 ms
Giriş Tipi
Dry Contact
AKIM ÖLÇÜM GİRİŞİ
Ölçüm Aralığı
10mA - 6A AC
Aşırı Gerilim Kategorisi
300 V Cat II
Gerilim Dalgalanması Ölçümü
2 kV
Güç Tüketimi
<0.2 VA
Aralıklı Aşırı Yük
100 A for 1 sec
45-65 Hz Arası Örnekleme Frekansı
25.6 kHz
ANALOG ÇIKIŞ
Çıkış Sayısı
2
İzolasyon
5000 Vrms
ENERJİ ÖLÇÜMÜ
Çoklu Alt Tarife (Puant, Gündüz, Gece)
+
3 Faz Enerji Ölçümü
+
Tarife Sayısı
2 + 7sayaç (Dijital girisler ile aktif edilir)
GERİLİM ÖLÇÜM GİRİŞİ
Aşırı Gerilim Kategorisi
300 V Cat III
Ölçüm Aralığı L-N
1-300 Vrms
Ölçüm Aralığı L-L
2-500 Vrms
Frekans Ölçüm Aralığı
45-65 Hz
Güç Tüketimi
<0.1 VA
45-65 Hz Arası Örnekleme Frekansı
25.6 kHz
GÜÇ KALİTESİ ÖLÇÜMLERİ
Akım ve Gerilim Fazları için Harmonikler
Up to 51st
ÖLÇÜM HASSASİYETİ IEC 61557-12
Toplam Aktif Güç
Class 0.2
Toplam Reaktif Güç
Class 1
Toplam Reaktif Enerji
Class 2
Frekans
Class 0.05
Akım
Class 0.02
Nötr Akım
Class 0.5
Gerilim
Class 0.2
Güç Faktörü
Class 0.5
THDv / THDi
Class 1
Toplam Görünür Güç
Class 0.2
Toplam Aktif Enerji
Class 0.5
ÖLÇÜM HASSASİYETİ IEC 62053-22
Toplam Aktif Enerji
Class 0.2S
ÖLÇÜM HASSASİYETİ IEC 62053-23
Toplam Reaktif Enerji
Class 2
ALARM RÖLE ÇIKIŞLARI
Çıkış Sayısı
2
Tipi
NO (SPST)
Maks. Anahtarlama Akımı
10 A
Maks. Anahtarlama Gerilimi
250 VAC
Maks. Anahtarlama Gücü
1250 VA
Şemalar
3 Telli (2 CT ile) - Not
CT ler harhangi bir faza baglanabilir. Sekilde Faz-1 ve Faz-3 e baglanmislardir.
1 CT ile Tek Faz + Nötr
CT ve VT herhangi bir faza baglanabilir. Sekilde Faz-1 e baglanmislardir.
ZAMAN KAYITLI VERİ DEPOLAMA
Saatlik Kayıtlar
1920 Hours x 68 Different Paramaters
Günlük Kayıtlar
240 Days x 68 Different Paramaters
Aylık Kayıtlar
36 Months x 68 Different Parameters
Demand
4 Months x 16 Different Parameters
Alarm Kayıtları
50
BESLEME
Gerilim
85-300V AC / 85-300V DC
Frekans
45-65Hz
Tüketim
<3VA AC / <2.5W DC
KABLO KESİTLERİ (BESLEME, GERİLİM, AKIM, RÖLE ÇIKIŞLARI)
Yüksüklü
2.5mm² - 14AWG
Yüksüksüz
4mm² - 12AWG, 2x1.5mm² - 2x16AWG
KABLO KESİTLERİ (DİJİTAL G/Ç, RS485, ANALOG ÇIKIŞLAR)
Yüksüklü
1.5mm² - 16AWG
Yüksüksüz
1.5mm² - 16AWG, 2x0.75mm² - 2x18AWG
EMC/EMI
IEC 61010-1'e Göre 300 V AC CAT II
+
EN 55011+A1
2010, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN61000-4-11
Sertifikalar
CE
UKCA
UL
Aksesuarlar
