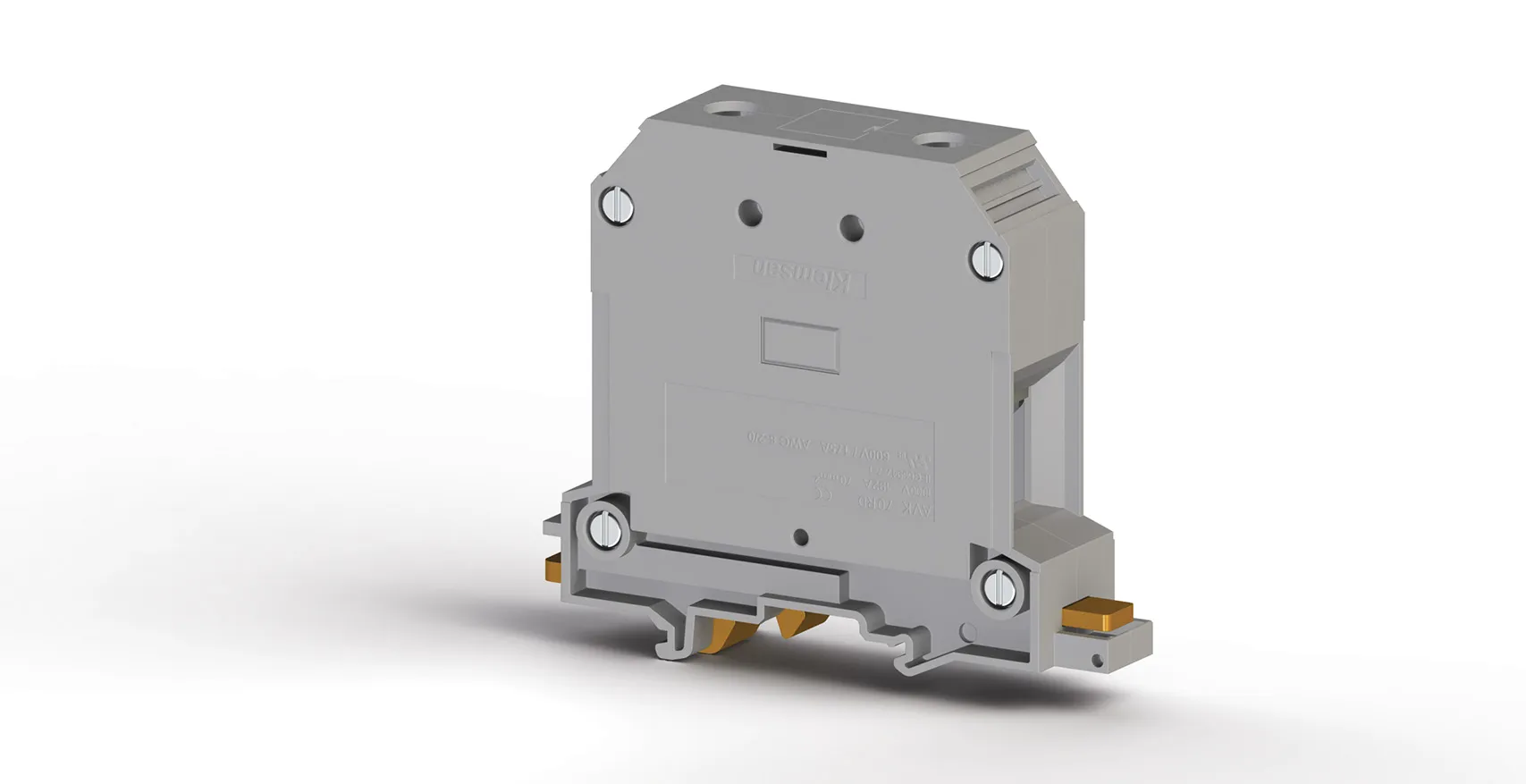

AVK 70RD PV Gri
70mm² Yüksek Akim Vidali Geçis Klemensi
Fiyat bilgisine nasıl erişebilirim?
Ürün fiyat bilgilerine erişmek için bir sipariş listesi oluşturun ve bize ulaşın.
Minimum sipariş miktarı : 10
Ambalaj birimi : 10 ad.
-
Pick up from the Woodmart Store
To pick up today
Free
-
Courier delivery
Our courier will deliver to the specified address
2-3 Days
Free
-
DHL Courier delivery
DHL courier will deliver to the specified address
2-3 Days
Free
-
Warranty 1 year
-
Free 30-Day returns
Ticari Bilgiler
Ürün Satış Kodu
304490P
Ambalaj Birimi
10 ad.
Gümrük Tarife No
853690950000
Ambalaj Dahil Adet Ağırlığı
0,148 kg.
Ürün Açıklamaları
Teknik Bilgiler
ÜRÜN ÖZELLİKLERİ
Bağlantı Sayısı
2
Renk
Gri
Kat Sayısı
1
İzolasyon Malzemesi
PA
UL 94 Uygun Yanmazlık Sınıfı
V2
Darbe Gerilim Kategorisi
III
İzolasyon Malzeme Grubu
I
Kirlilik Sınıfı
3
Standarda Uygun Bağlantı
IEC 60947-7-1
Daimi Operasyon Sıcaklığı max.
120 °C
Daimi Operasyon Sıcaklığı min.
-55 °C
ELEKTRİKSEL ÖZELLİKLER
Nominal Darbe Gerilimi
8 Kv
Nominal Akım
192 A
Nominal Gerilim
1000 V
Maksimum Yük Akımı
192 A
BAĞLANTI VERİLERİ
Bağlantı Tipi
Vidali Baglanti
Tek damarlı min. iletken kesit alanı
16 mm²
Tek damarlı maks. iletken kesit alanı
70 mm²
Iletken Kesit Alani Awgkcmil Min
6 AWG
Iletken Kesit Alani Awgkcmil Max
2/0 AWG
Çok damarlı min. iletken kesit alanı
16 mm²
Çok damarlı maks. iletken kesit alanı
70 mm²
Çok damarlı min. iletken kesit alanı yüksüklü
16 mm²
Çok damarlı maks. iletken kesit alanı yüksüklü
70 mm²
Ayni kesitli 2 iletken çok damarli plastik kilifli ikiz yüksüklü min.
16 mm²
Ayni kesitli 2 iletken çok damarli plastik kilifli ikiz yüksüklü maks.
25 mm²
Min. Soyma Uzunlugu
22 mm
Maks. Soyma Uzunlugu
24 mm
Iç silindirik gösterge
A11
Sikma torku min
6 Nm
Sikma torku maks.
12 Nm
BOYUT ÖLÇÜLERİ
Genişlik
22 mm
Uzunluk
94,60 mm
Yukseklik Mr 35x75
81 mm
Yükseklik MR 35x15
88,5 mm
Yukseklik Mr 32
85,60 mm
Sertifikalar
cULus
CE
EAC
ROHS
UKRAYNA
UKCA
cULusİletken Kesiti
AWG 6-2/0
Nominal Akım
175 A
Nominal Gerilim
1000 V
Aksesuarlar
Çinko Kaplı
Ürün Kodu: 500601
MR 35x7,5 Düz(1m) Çinko Kaplı Ray
Ürün Kodu: 500606
MR 35x15 Düz (1m) Çinko Kaplı Ray
Ürün Kodu: 500608
MR 35x15 Düz (2m) Çinko Kaplı Ray
Galvanizli
Ürün Kodu: 500602E
MR 35x7,5 Slotlu (1m) Ray (Galvanizli)
Ürün Kodu: 500603E
MR 35x7,5 Düz (2m) Ray (Galvanizli)
Ürün Kodu: 500604E
MR 35x7,5 Slotlu (2m) Ray (Galvanizli)
Ürün Kodu: 500609E
MR 35x15 Slotlu (2m) Ray (Galvanizli)
Vi̇dali Ti̇p Üst Köprü
Ayırma Plakası
Ürün Kodu: 498240
IP 5
Ürün Kodu: 498250
IP 5S Baskili
