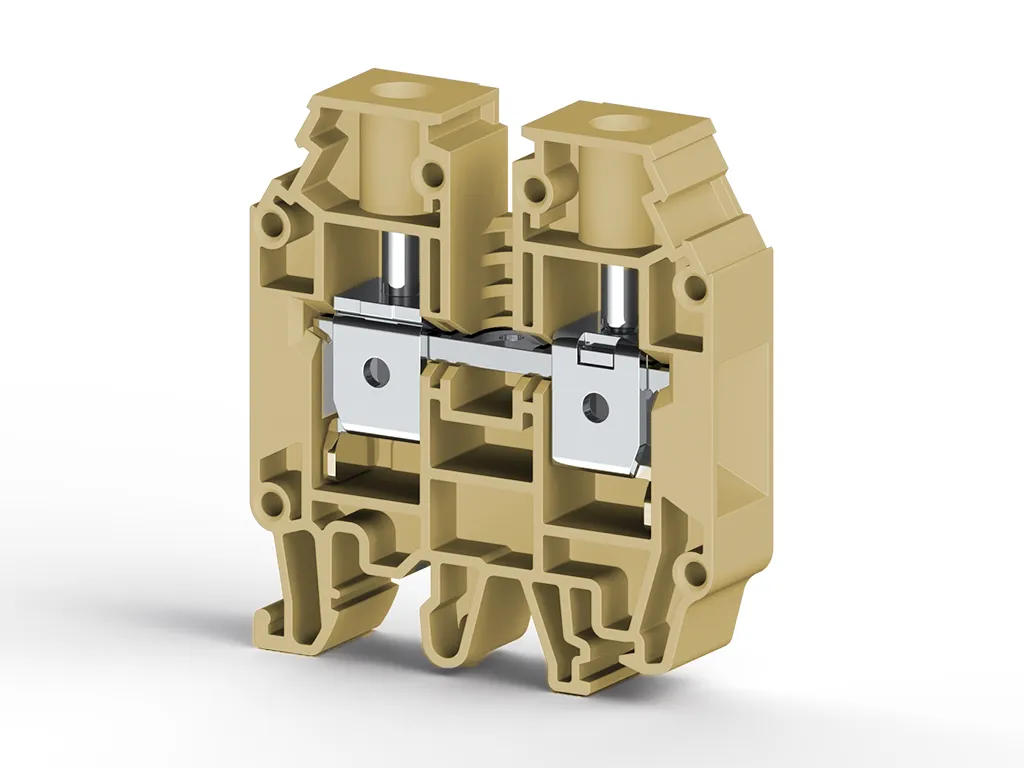

AVK 16 RD Bej
16mm² Vidali Geçis Klemensi
Fiyat bilgisine nasıl erişebilirim?
Ürün fiyat bilgilerine erişmek için bir sipariş listesi oluşturun ve bize ulaşın.
Minimum sipariş miktarı : 50
Ambalaj birimi : 50 Ad.
-
Pick up from the Woodmart Store
To pick up today
Free
-
Courier delivery
Our courier will deliver to the specified address
2-3 Days
Free
-
DHL Courier delivery
DHL courier will deliver to the specified address
2-3 Days
Free
-
Warranty 1 year
-
Free 30-Day returns
Ticari Bilgiler
Ürün Satış Kodu
304249
Ambalaj Birimi
50 Ad.
Gümrük Tarife No
853690950000
Ambalaj Dahil Adet Ağırlığı
0,03176 kg.
Ürün Açıklamaları
Teknik Bilgiler
ÜRÜN ÖZELLİKLERİ
Bağlantı Sayısı
2
Renk
Bej
Kat Sayısı
1
İzolasyon Malzemesi
PA
UL 94 Uygun Yanmazlık Sınıfı
V2
Darbe Gerilim Kategorisi
III
İzolasyon Malzeme Grubu
I
Kirlilik Sınıfı
3
Standarda Uygun Bağlantı
IEC 60947-7-1
Daimi Operasyon Sıcaklığı max.
120 °C
Daimi Operasyon Sıcaklığı min.
-55 °C
ELEKTRİKSEL ÖZELLİKLER
Nominal Darbe Gerilimi
8 Kv
Nominal Akım
76 A
Nominal Gerilim
1000 V
Maksimum Yük Akımı
101 A
BAĞLANTI VERİLERİ
Bağlantı Tipi
Vidali Baglanti
Tek damarlı min. iletken kesit alanı
1,5 mm²
Tek damarlı maks. iletken kesit alanı
25 mm²
Iletken Kesit Alani Awgkcmil Min
16 AWG
Iletken Kesit Alani Awgkcmil Max
4 AWG
Çok damarlı min. iletken kesit alanı
1,5 mm²
Çok damarlı maks. iletken kesit alanı
25 mm²
Çok damarlı min. iletken kesit alanı yüksüklü
1,5 mm²
Çok damarlı maks. iletken kesit alanı yüksüklü
16 mm²
Ayni kesitli 2 iletken çok damarli plastik kilifli ikiz yüksüklü min.
0,75 mm²
Ayni kesitli 2 iletken çok damarli plastik kilifli ikiz yüksüklü maks.
10 mm²
Min. Soyma Uzunlugu
12 mm
Maks. Soyma Uzunlugu
14 mm
Iç silindirik gösterge
B7
Sikma torku min
1,2 Nm
Sikma torku maks.
2 Nm
BOYUT ÖLÇÜLERİ
Genişlik
12 mm
Uzunluk
52,80 mm
Yukseklik Mr 35x75
58,60 mm
Yükseklik MR 35x15
63,20 mm
Sertifikalar
CSA
cULus
VDE
ATEX
CE
EAC
DNV
ROHS
UKRAYNA
UKCA
CSAİletken Kesiti
AWG 12-4
Nominal Akım
80 A
Nominal Gerilim
600 V
cULusİletken Kesiti
AWG 12-4
Nominal Akım
80 A
Nominal Gerilim
600 V
VDEİletken Kesiti
16 mm²
Nominal Akım
76 A
Nominal Gerilim
750 V
ATEXNominal Akım
76 A
Nominal Gerilim
630 V
Aksesuarlar
Ayırma Plakası
Ürün Kodu: 498130
IP 2S Baskili
Ürün Kodu: 498140
IP 2
Çinko Kaplı
Ürün Kodu: 500601
MR 35x7,5 Düz(1m) Çinko Kaplı Ray
Ürün Kodu: 500606
MR 35x15 Düz (1m) Çinko Kaplı Ray
Ürün Kodu: 500608
MR 35x15 Düz (2m) Çinko Kaplı Ray
Galvanizli
Ürün Kodu: 500602E
MR 35x7,5 Slotlu (1m) Ray (Galvanizli)
Ürün Kodu: 500603E
MR 35x7,5 Düz (2m) Ray (Galvanizli)
Ürün Kodu: 500604E
MR 35x7,5 Slotlu (2m) Ray (Galvanizli)
Ürün Kodu: 500609E
MR 35x15 Slotlu (2m) Ray (Galvanizli)
Tornavidalar
Ürün Kodu: 561250
IKT-D 5 (1,0 x Ø5,5)
Klemens Termal Yazıcı Etiketleri
Ürün Kodu: 813450
D-NS 12x10
Klemensler
Ürün Kodu: 505430
DG 10/10
Vi̇dali Ti̇p Üst Köprü
Kapak
Ürün Kodu: 444170
NPP/AVK 16RD Gri
Ürün Kodu: 444179
NPP/AVK 16RD Bej
Test Soketleri̇
Ürün Kodu: 490080
TSK 8 (Ø4)
