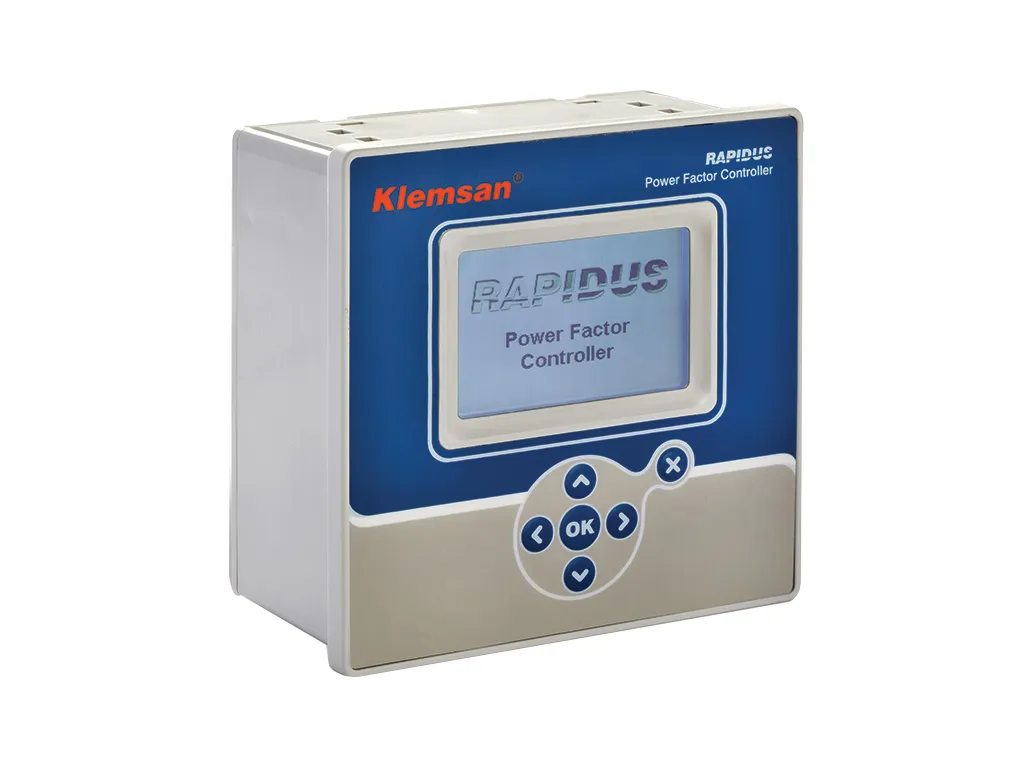

RAPIDUS 232R-E
Контроллер коэффициента мощности (3Ø-24 уровня)
Как я могу найти информацию о ценах?
Чтобы получить информацию о ценах на продукцию, создайте список заказов и свяжитесь с нами.
Минимальное количество заказа : 1
Единица упаковки : 1 шт.
-
Pick up from the Woodmart Store
To pick up today
Free
-
Courier delivery
Our courier will deliver to the specified address
2-3 Days
Free
-
DHL Courier delivery
DHL courier will deliver to the specified address
2-3 Days
Free
-
Warranty 1 year
-
Free 30-Day returns
Коммерческая информация
Код продажи продукта
606007
Единица Упаковки
1 шт.
Номер таможенного тарифа
903289000000
Вес за единицу, включая упаковку
765g kg.
Описание продукта
Техническая информация
ХАРАКТЕРИСТИКИ ИЗДЕЛИЯ
THD (напряжение)
+
THD (ток)
+
ДАННЫЕ ПОДКЛЮЧЕНИЯ
Тип подключения
3F4T
ОБЩИЕ
Система измерения
3Ø
ЖК-дисплей
+
Поддерживаемые языки
Turkish, English, Russian
Защита паролем
+
Коэффициент трансформации напряжения (VTR)
1 - 5000
Коэффициент трансформации тока (CTR)
1 - 5.000
Количество измерений за период
512
Частота обновления ЖК-дисплея
1 sn.
Электрические сети
TT, TN, IT
Батарея
+
Часы реального времени
+
Четырёхквадрантное измерение
4
Период расчёта максимума
1-60 min. adjustable
Фазовая диаграмма
Available
Мин./макс. значения максимума
+
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Масса (г)
765
Класс защиты
Front IP40 / Rear IP20
Способ монтажа
Panel Mount
Количество в упаковке
1
УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ
Рабочая температура
-20°C +55°C
Температура хранения
-30°C +80°C
Относительная влажность (без конденсации)
Max. 95%
СВЯЗЬ
Протокол
Modbus RTU
Скорость передачи
2400-115200 bps adjustable
Чётность
---
Стоп-бит
1
Адрес ведомого устройства
1-247
Изоляция
2000V RMS
ВХОД ИЗМЕРЕНИЯ ТОКА
Диапазон измерения
10mA-6A AC
Категория перенапряжения
300 V Cat III
Измерение колебаний напряжения
2 kV
Потребляемая мощность
<0.2 VA
Кратковременная перегрузка
100A for 1 sec.
Частота дискретизации в диапазоне 45–65 Гц
25.6 kHz
ВХОДЫ И ВЫХОДЫ
Дискретные выходы
--
Аналоговые выходы
--
КОНФИГУРАЦИИ СТУПЕНЕЙ
Ручное определение
+
Предварительно заданный
1-1-1-1, 1-1-2-2, 1-2-2-4, 1-2-3-3, 1-2-4-4, 1-1-2-4, 1-2-3-4, 1-2-4-8, 1-1-2-3
Мощность (кВАр)
0.00-1000 adjustable
Тип
3Ø capacitor, 3Ø shunt reactor adjustable
Назначение фиксированной ступени
+
НАСТРОЙКИ КОЭФФИЦИЕНТА МОЩНОСТИ
Целевой cos φ 1
0.8 cap. to 0.8 ind. adjustable
Целевой cos φ 2
0.8 cap. to 0.8 ind. adjustable
Двойное целевое значение cos φ
+
Четырёхквадрантная работа генераторов
+
Самообучающиеся ступени и подключения
+
ИЗМЕРЕНИЕ ЭНЕРГИИ
Измерение трёхфазной энергии
Available
ВХОД ИЗМЕРЕНИЯ НАПРЯЖЕНИЯ
Категория перенапряжения
300 V Cat III
Диапазон измерения L-N
95-272 VAC ±10%
Диапазон измерения L-L
164-471 VAC ±10%
Диапазон измерения частоты
45-65 Hz
Потребляемая мощность
<0.1 VA
Частота дискретизации в диапазоне 45–65 Гц
25.6 kHz
ИЗМЕРЕНИЯ КАЧЕСТВА ЭЛЕКТРОЭНЕРГИИ
Гармоники фаз тока и напряжения
Up to 51st
ТОЧНОСТЬ ИЗМЕРЕНИЙ IEC 61557-12
Суммарная активная мощность
Class 0.2
Суммарная реактивная мощность
Class 1
Суммарная реактивная энергия
Class 2
Частота
Class 0.05
Ток
Class 0.2
Ток нейтрали
Class 0.5
Напряжение
Class 0.2
Коэффициент мощности
Class 0.5
THDv / THDi
Class 1
Суммарная полная мощность
Class 0.2
Суммарная активная энергия
Class 0.5
ТОЧНОСТЬ ИЗМЕРЕНИЙ IEC 62053-22
Суммарная активная энергия
Class 0.2S
ТОЧНОСТЬ ИЗМЕРЕНИЙ IEC 62053-23
Суммарная реактивная энергия
Class 2
РЕЛЕЙНЫЕ ВЫХОДЫ КОМПЕНСАЦИИ РЕАКТИВНОЙ МОЩНОСТИ
Количество выходов
24
Тип
NO (SPST)
Макс. коммутируемый ток
2A
Макс. коммутируемое напряжение
250VAC
Макс. коммутируемая мощность
1250VA
Механический ресурс
10.0000000 operations
Электрический ресурс (контакт NO)
5×104(5A@250VAC) 1×105(5A@30VDC)
РЕЛЕЙНЫЕ ВЫХОДЫ АВАРИЙНОЙ СИГНАЛИЗАЦИИ
Количество выходов
2
Тип
NO (SPST)
Макс. коммутируемый ток
4A
Макс. коммутируемое напряжение
250 VAC
Макс. коммутируемая мощность
1250 VA
Механический ресурс
= 10.0000000 operations
Электрический ресурс (контакт NO)
5×104(5A@250VAC) 1×105(5A@30VDC)
ВХОД ГЕНЕРАТОРА «ДЕНЬ/НОЧЬ»
Количество входов
1
Частота
45-65Hz
Вход
95-240VAC
СЕЧЕНИЯ КАБЕЛЕЙ
Напряжение, ток, все релейные выходы, вход генератора
2.5mm² - 14AWG with ferrule - 4mm² - 12AWG without ferrule, 2x1.5mm² - 2x16AWG
RS485
1.5mm² - 16AWG with ferrule - 1.5mm² - 16AWG without ferrule, 2x0.75mm² - 2x18AWG
ОПЕРАЦИИ И ФУНКЦИИ УПРАВЛЕНИЯ
Угол коммутации фазы
±45 degree adjustable
Среднее время
Off, 5 sec, 10 sec, 20 sec, 30 sec, 40 sec, 50 sec, 60 sec adjustable
Время отключения ступени
1-600 sec. adjustable
Время разряда ступени
3-1000 sec. adjustable
Время включения ступени
1-600 sec. adjustable
ХРАНЕНИЕ ДАННЫХ С МЕТКАМИ ВРЕМЕНИ
Почасовые записи
1920 Hours x 68 Different Paramaters
Суточные записи
240 Days x 68 Different Paramaters
Месячные записи
36 Months x 68 Different Paramaters
Максимум нагрузки
4 Months x 16 Different Parameters
Журнал аварий
50
ЭЛЕКТРОПИТАНИЕ
Вход резервного питания
--
Напряжение
L1-N den ±10% 95-272VAC
Частота
45-65Hz
Потребление
< 10VA
РЕЖИМЫ КОМПЕНСАЦИИ РЕАКТИВНОЙ МОЩНОСТИ
Интеллектуальный режим управления Rapidus
+
Ручной
+
Линейный
+
Циклический
+
Последовательный
+
ЭМС/ЭМП
EN 61000–6–1
2011
En 61000 6 3%a1ac
2013
Сертификаты
CE
UKRAYNA
TSE
