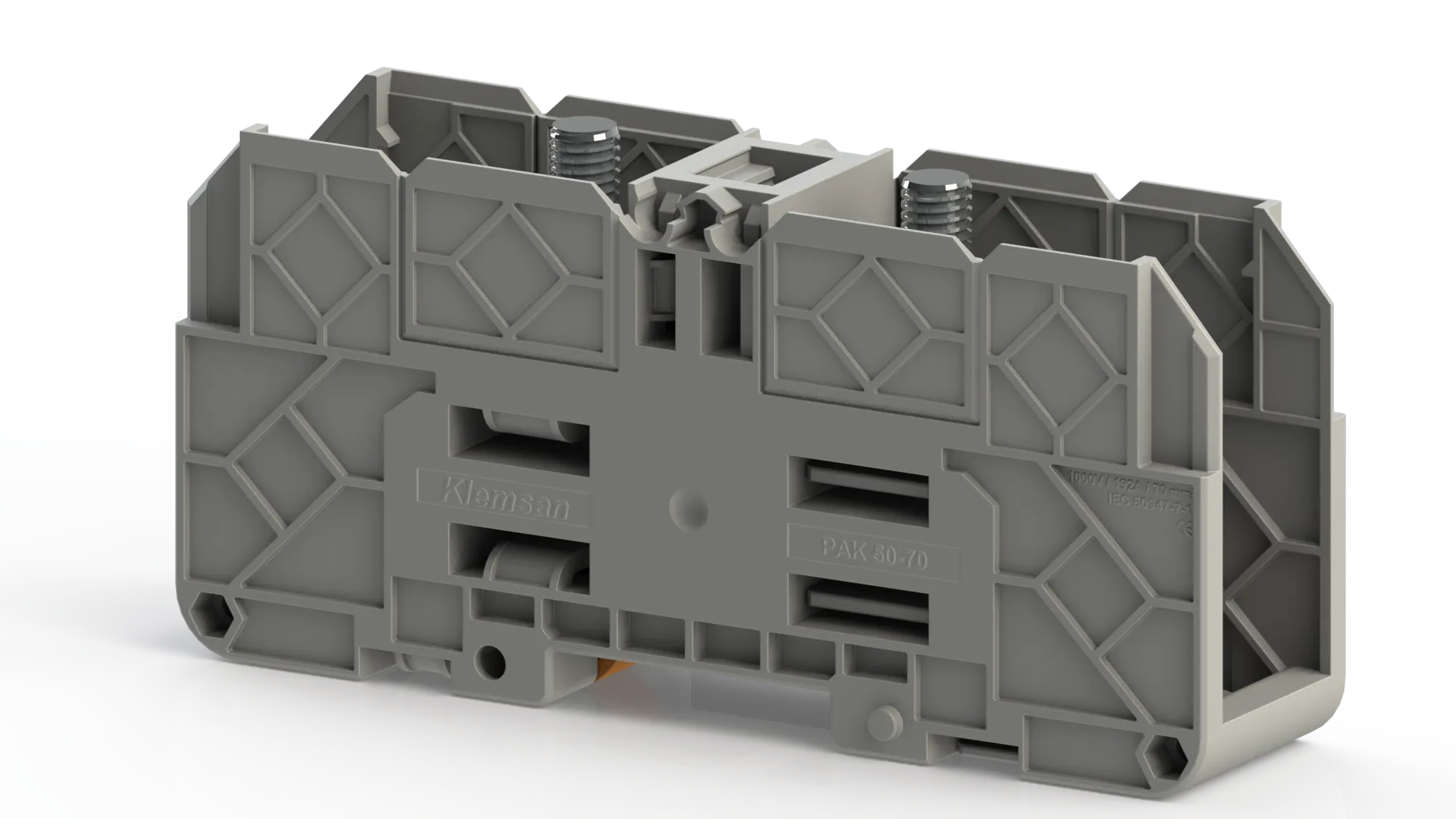

PAK 50-70
Сквозная клеммная колодка болтового типа, 70 мм²
Как я могу найти информацию о ценах?
Чтобы получить информацию о ценах на продукцию, создайте список заказов и свяжитесь с нами.
Минимальное количество заказа : 10
Единица упаковки : 10 шт.
-
Pick up from the Woodmart Store
To pick up today
Free
-
Courier delivery
Our courier will deliver to the specified address
2-3 Days
Free
-
DHL Courier delivery
DHL courier will deliver to the specified address
2-3 Days
Free
-
Warranty 1 year
-
Free 30-Day returns
Коммерческая информация
Код продажи продукта
313049
Единица Упаковки
10 шт.
Номер таможенного тарифа
853690950000
Вес за единицу, включая упаковку
0.16 kg.
Описание продукта
Техническая информация
ХАРАКТЕРИСТИКИ ИЗДЕЛИЯ
Количество подключений
2
Цвет
Bil.Grey
Количество уровней
1
Изоляционный материал
PA
Класс горючести по UL 94
Vo
Категория импульсного напряжения
3
Группа изоляционных материалов
1
Степень загрязнения
3
Подключение в соответствии со стандартом
IEC 60947-7-1
Fire Protection In Railway Vehicles Din En 45545 2 R22 R23 R24 R26
HL 1 - HL 2 - HL 3
Макс. температура длительной эксплуатации
130 °C
Мин. температура длительной эксплуатации
-60 °C
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальное импульсное напряжение
8 Kv Kv
Номинальный ток
192 A
Номинальное напряжение
1000 V
ДАННЫЕ ПОДКЛЮЧЕНИЯ
Тип подключения
Bolt Connection
Мин. момент затяжки
6 Nm
Макс. момент затяжки
12 Nm
Hole Diameter min.
8,4 mm
Din 46234 Cable Lug min.
2,5 mm²
Din 46234 Cable Lug maks.
95 mm²
Din 46235 Cable Lug min.
16 mm²
Din 46235 Cable Lug maks.
70 mm²
Din 46234 Cable Lug min.
14 AWG
Din 46234 Cable Lug maks.
3/0 kcmil
Din 46235 Cable Lug min.
6 AWG
Din 46235 Cable Lug maks.
2/0 kcmil
ГАБАРИТНЫЕ РАЗМЕРЫ
Ширина
31,80 mm
Длина
132 mm
Высота MR 35x7.5
64 mm
Высота MR 35x15
71,5 mm
Сертификаты
CE
ROHS
UKCA
cULus
CEСечение проводника
AWG 14-3/0
Номинальный ток
200 A
Номинальное напряжение
1000 V
Аксессуары
с цинковым покрытием
Код товара: 500601
Прямой (1 м) рельс MR 35x7.5 с цинковым покрытием.
Код товара: 500604
Перила MR 35x7.5 с пазами (2 м), оцинкованные
Код товара: 500607
Перила MR 35x15 с пазами (1 м), оцинкованные
Код товара: 500609
Перила MR 35x15 с пазами (2 м), оцинкованные
Код товара: 500603
Прямой (2 м) рельс MR 35x7.5 с цинковым покрытием
Код товара: 500606
Прямой (1 м) рельс MR 35x15 с цинковым покрытием
Код товара: 500608
Прямой (2 м) рельс MR 35x15 с цинковым покрытием
Çinko Kaplı
Код товара: 500602
MR 35x7,5 Slotlu (1m) Çinko Kaplı Ray
оцинкованные
Код товара: 500602E
Перила MR 35x7.5 с пазами (1 м) (оцинкованные)
Код товара: 500603E
Рельс MR 35x7,5, гладкий (2 м), оцинкованный
Код товара: 500604E
Перила MR 35x7,5 с пазами (2 м) (оцинкованные)
Код товара: 500609E
Перила MR 35x15 с прорезями (2 м) (оцинкованные)
Термоэтикетки для клемм
Код товара: 813450
D-NS 12x10
Концевой фиксатор
Код товара: 495099
KD 6 Серый
Код товара: 497059
KD 7/NM Серый
Крышка
Код товара: 466182T
KAPAK PAK 50-70 ЖЕЛТО-ЗЕЛЕНЫЙ
Код товара: 466181
KAPAK PAK 50-70 СИНИЙ
Код товара: 466183
KAPAK PAK 50-70 ЖЕЛТЫЙ
Винтовой перемычечный соединитель
Код товара: 472012
UK 70/2 PAK 50-70
Код товара: 472013
UK 70/3 PAK 50-70
Маркировка клеммных колодок
Код товара: 1020100
SLF-P1 W 11,2mm x 15m
