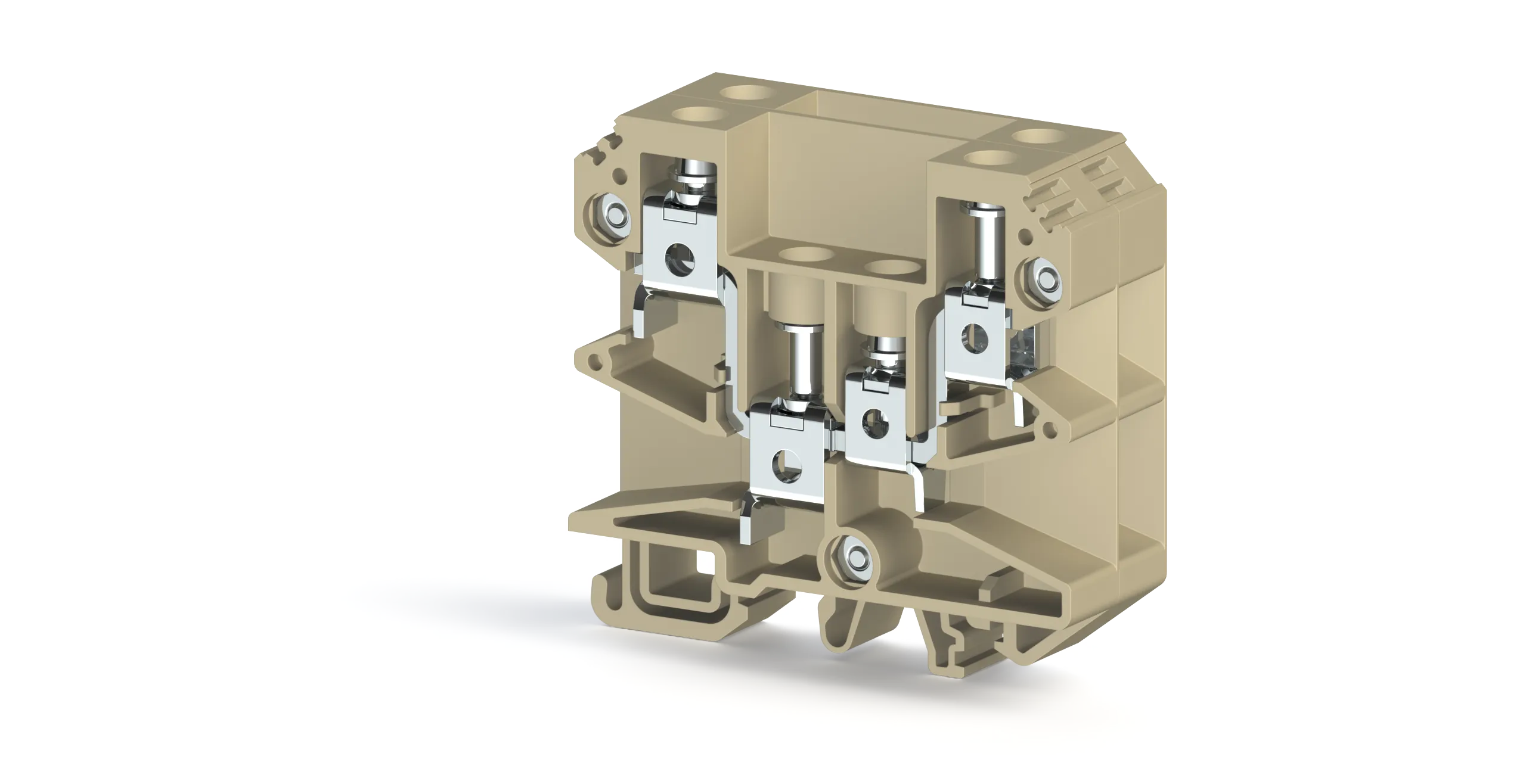

AYK 10/16
Сквозная клеммная колодка винтового типа, 10-16 мм²
Как я могу найти информацию о ценах?
Чтобы получить информацию о ценах на продукцию, создайте список заказов и свяжитесь с нами.
Минимальное количество заказа : 20
Единица упаковки : 20 шт.
-
Pick up from the Woodmart Store
To pick up today
Free
-
Courier delivery
Our courier will deliver to the specified address
2-3 Days
Free
-
DHL Courier delivery
DHL courier will deliver to the specified address
2-3 Days
Free
-
Warranty 1 year
-
Free 30-Day returns
Коммерческая информация
Код продажи продукта
395100
Единица Упаковки
20 шт.
Номер таможенного тарифа
853690950000
Вес за единицу, включая упаковку
0.0468 kg.
Описание продукта
Техническая информация
ХАРАКТЕРИСТИКИ ИЗДЕЛИЯ
Количество подключений
4
Цвет
Beige
Количество уровней
1
Изоляционный материал
PA
Класс горючести по UL 94
V2
Категория импульсного напряжения
III
Группа изоляционных материалов
I
Степень загрязнения
3
Подключение в соответствии со стандартом
IEC 60947-7-1
Макс. температура длительной эксплуатации
120 °C
Мин. температура длительной эксплуатации
-55 °C
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальное импульсное напряжение
8 Kv
Номинальный ток
76 A
Номинальное напряжение
750 V
Максимальный ток нагрузки
76 A
ДАННЫЕ ПОДКЛЮЧЕНИЯ
Тип подключения
Screw Connection
Мин. сечение одножильного проводника
2.5mm2 / 0.5mm2 mm²
Макс. сечение одножильного проводника
25mm2 / 16mm2 mm²
Мин. сечение проводника AWG/kcmil
14 AWG / 20 AWG AWG
Макс. сечение проводника AWG/kcmil
4 AWG / 6 AWG AWG
Мин. сечение многожильного проводника
4mm2 / 0.5mm2 mm²
Макс. сечение многожильного проводника
25mm2 / 16mm2 mm²
Мин. сечение многожильного проводника с наконечником
2.5mm2 / 0.5mm2 mm²
Макс. сечение многожильного проводника с наконечником
16mm2 / 10mm2 mm²
2 многожильных проводника одинакового сечения со сдвоенным наконечником с пластиковой втулкой, мин.
1.5mm2 / 0.5mm2 mm²
2 многожильных проводника одинакового сечения со сдвоенным наконечником с пластиковой втулкой, макс.
10mm2 / 6mm2 mm²
Мин. длина зачистки
14mm / 8mm mm
Макс. длина зачистки
16mm / 10mm mm
Внутренний цилиндрический индикатор
B6
Мин. момент затяжки
1.2Nm / 1.2Nm Nm
Макс. момент затяжки
2.0Nm / 1.8Nm Nm
ГАБАРИТНЫЕ РАЗМЕРЫ
Ширина
11 mm
Длина
69,5 mm
Высота MR 35x7.5
653 mm
Высота MR 35x15
72,80 mm
Height Mr 32
69,9 mm
Сертификаты
CE
UKCA
EAC
ROHS
Аксессуары
Концевой фиксатор
с цинковым покрытием
Код товара: 500601
Прямой (1 м) рельс MR 35x7.5 с цинковым покрытием.
Код товара: 500604
Перила MR 35x7.5 с пазами (2 м), оцинкованные
Код товара: 500607
Перила MR 35x15 с пазами (1 м), оцинкованные
Код товара: 500609
Перила MR 35x15 с пазами (2 м), оцинкованные
Код товара: 500603
Прямой (2 м) рельс MR 35x7.5 с цинковым покрытием
Код товара: 500606
Прямой (1 м) рельс MR 35x15 с цинковым покрытием
Код товара: 500608
Прямой (2 м) рельс MR 35x15 с цинковым покрытием
Çinko Kaplı
Код товара: 500602
MR 35x7,5 Slotlu (1m) Çinko Kaplı Ray
оцинкованные
Код товара: 500602E
Перила MR 35x7.5 с пазами (1 м) (оцинкованные)
Код товара: 500603E
Рельс MR 35x7,5, гладкий (2 м), оцинкованный
Код товара: 500604E
Перила MR 35x7,5 с пазами (2 м) (оцинкованные)
Код товара: 500609E
Перила MR 35x15 с прорезями (2 м) (оцинкованные)
Отвёртки
Код товара: 561240
IKT-D 4 (0,8 x Ø4,0)
Термоэтикетки для клемм
Код товара: 813100
D-NS 10x10
Крышка
Код товара: 450090
NPP/AYK Бежевый
