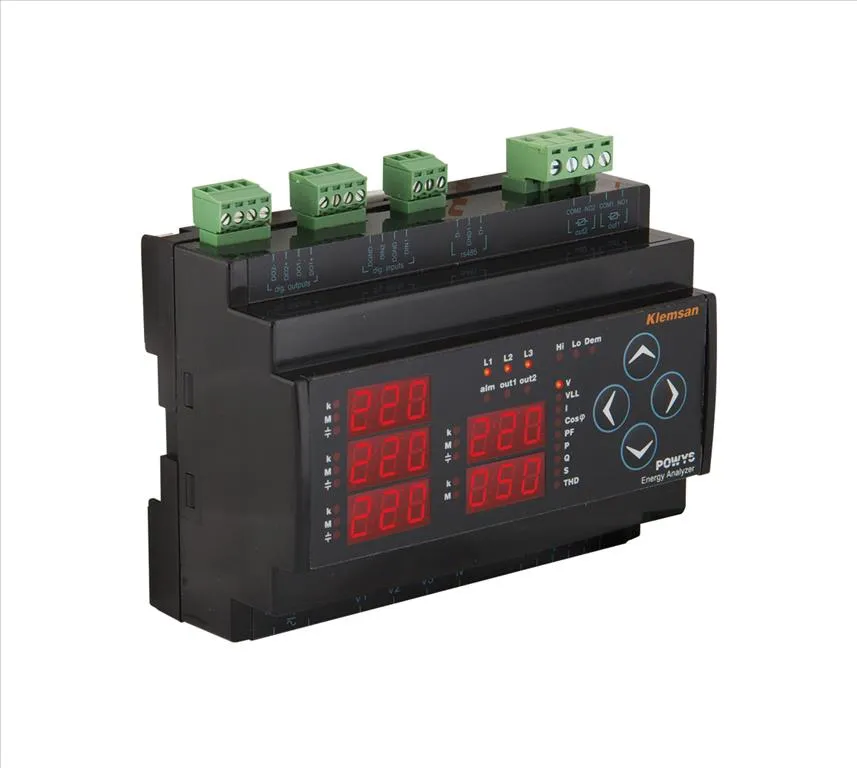

POWYS 3111
Анализатор энергии
Как я могу найти информацию о ценах?
Чтобы получить информацию о ценах на продукцию, создайте список заказов и свяжитесь с нами.
Минимальное количество заказа : 1
Единица упаковки : 1 шт.
-
Pick up from the Woodmart Store
To pick up today
Free
-
Courier delivery
Our courier will deliver to the specified address
2-3 Days
Free
-
DHL Courier delivery
DHL courier will deliver to the specified address
2-3 Days
Free
-
Warranty 1 year
-
Free 30-Day returns
Коммерческая информация
Код продажи продукта
606304
Единица Упаковки
1 шт.
Номер таможенного тарифа
902830900011
Вес за единицу, включая упаковку
0.33 kg.
Описание продукта
Техническая информация
ХАРАКТЕРИСТИКИ ИЗДЕЛИЯ
THD (напряжение)
+
THD (ток)
+
ОБЩИЕ
Защита паролем
+
Коэффициент трансформации напряжения (VTR)
1 - 5000
Коэффициент трансформации тока (CTR)
1 - 5000
Количество измерений за период
256
Частота обновления ЖК-дисплея
1 sn.
Электрические сети
TT, TN, IT
Тип подключения
3F4T, 3F3T, Aron
Четырёхквадрантное измерение
+
Период расчёта максимума
1-60 min. adjustable
Мин./макс. значения максимума
+
Класс защиты
IP20
Масса (г)
350
Тип монтажа
Rail Mounted
УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ
Рабочая температура
-20 to +70°C
Температура хранения
-30°C +80°C
Относительная влажность (без конденсации)
Max. 95%
СВЯЗЬ
Протокол
Modbus RTU
Скорость передачи
1200-57600 bps adjustable
Чётность
Odd, Even, None
Стоп-бит
1
Адрес ведомого устройства
1-247
Изоляция
2750V RMS
ДИСКРЕТНЫЙ ВЫХОД
Уровень изоляции
5000 Vrms
Количество выходов
2
Тип
Transistör
Диапазон коммутируемого напряжения
5-30 VDC
Минимальная частота коммутации
20 Hz, 50 ms
ДИСКРЕТНЫЙ ВХОД
Количество входов
2
Уровень изоляции
5000 Vrms
Минимальная частота счёта
100 Hz, 10 ms
Тип входа
Dry Contact
ВХОД ИЗМЕРЕНИЯ ТОКА
Диапазон измерения
10mA - 6A AC
Категория перенапряжения
300 V Cat II
Измерение колебаний напряжения
2 kV
Потребляемая мощность
<0.2 VA
Кратковременная перегрузка
100 A for 1 sec
Частота дискретизации в диапазоне 45–65 Гц
25.6 kHz
ИЗМЕРЕНИЕ ЭНЕРГИИ
Измерение однофазной энергии
+
Измерение трёхфазной энергии
+
Количество тарифов
2
ВХОД ИЗМЕРЕНИЯ НАПРЯЖЕНИЯ
Категория перенапряжения
300 V Cat III
Диапазон измерения L-N
1-300 Vrms
Диапазон измерения L-L
2-500 Vrms
Диапазон измерения частоты
45-65 Hz
Потребляемая мощность
<0.1 VA
Частота дискретизации в диапазоне 45–65 Гц
12,8 kHz
ИЗМЕРЕНИЯ КАЧЕСТВА ЭЛЕКТРОЭНЕРГИИ
Гармоники фаз тока и напряжения
Up to 31st
ТОЧНОСТЬ ИЗМЕРЕНИЙ IEC 61557-12
Суммарная активная мощность
Class 0.5
Суммарная реактивная мощность
Class 1
Суммарная реактивная энергия
Class 2
Частота
Class 0.1
Ток
Class 0.5
Ток нейтрали
Class 0.5
Напряжение
Class 0.2
Коэффициент мощности
Class 0.5
THDv / THDi
Class 1
Суммарная полная мощность
Class 0.5
Суммарная активная энергия
Class 0.5
ТОЧНОСТЬ ИЗМЕРЕНИЙ IEC 62053-22
Суммарная активная энергия
Class 0.5S
ТОЧНОСТЬ ИЗМЕРЕНИЙ IEC 62053-23
Суммарная реактивная энергия
Class 2
РЕЛЕЙНЫЕ ВЫХОДЫ АВАРИЙНОЙ СИГНАЛИЗАЦИИ
Количество выходов
2
Тип
NO (SPST)
Макс. коммутируемый ток
10 A
Макс. коммутируемое напряжение
250 VAC
Макс. коммутируемая мощность
1250 VA
Схемы
3-проводное (с 2 ТТ) — прим.
CTs can be connected to any phase. In the figure, they are connected to Phase-1 and Phase-3.
Однофазное подключение + нейтраль с 1 ТТ
CT and VT can be connected to any phase. In the figure, they are connected to Phase-1.
ДРУГИЕ ИЗМЕРЕНИЯ
Время работы под нагрузкой
+
Время работы без нагрузки
+
Счётчик прерываний питания
+
ЭЛЕКТРОПИТАНИЕ
Напряжение
85-300V AC / 85-300V DC
Частота
45-65Hz
Потребление
<6VA AC / <3W DC
СЕЧЕНИЯ КАБЕЛЕЙ (ПИТАНИЕ, НАПРЯЖЕНИЕ, ТОК, РЕЛЕЙНЫЕ ВЫХОДЫ)
С наконечником
2.5mm² - 14AWG
Без наконечника
4mm² - 12AWG, 2x1.5mm² - 2x16AWG
СЕЧЕНИЯ КАБЕЛЕЙ (ЦИФРОВЫЕ ВХОДЫ/ВЫХОДЫ, RS485, АНАЛОГОВЫЕ ВЫХОДЫ)
С наконечником
1.5mm² - 16AWG
Без наконечника
1.5mm² - 16AWG, 2x0.75mm² - 2x18AWG
ЭМС/ЭМП
EN 55011+A1
2010, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN61000-4-11
Сертификаты
CE
UKCA
UL
